パノラミックビューモニターを後付けする完全ガイド

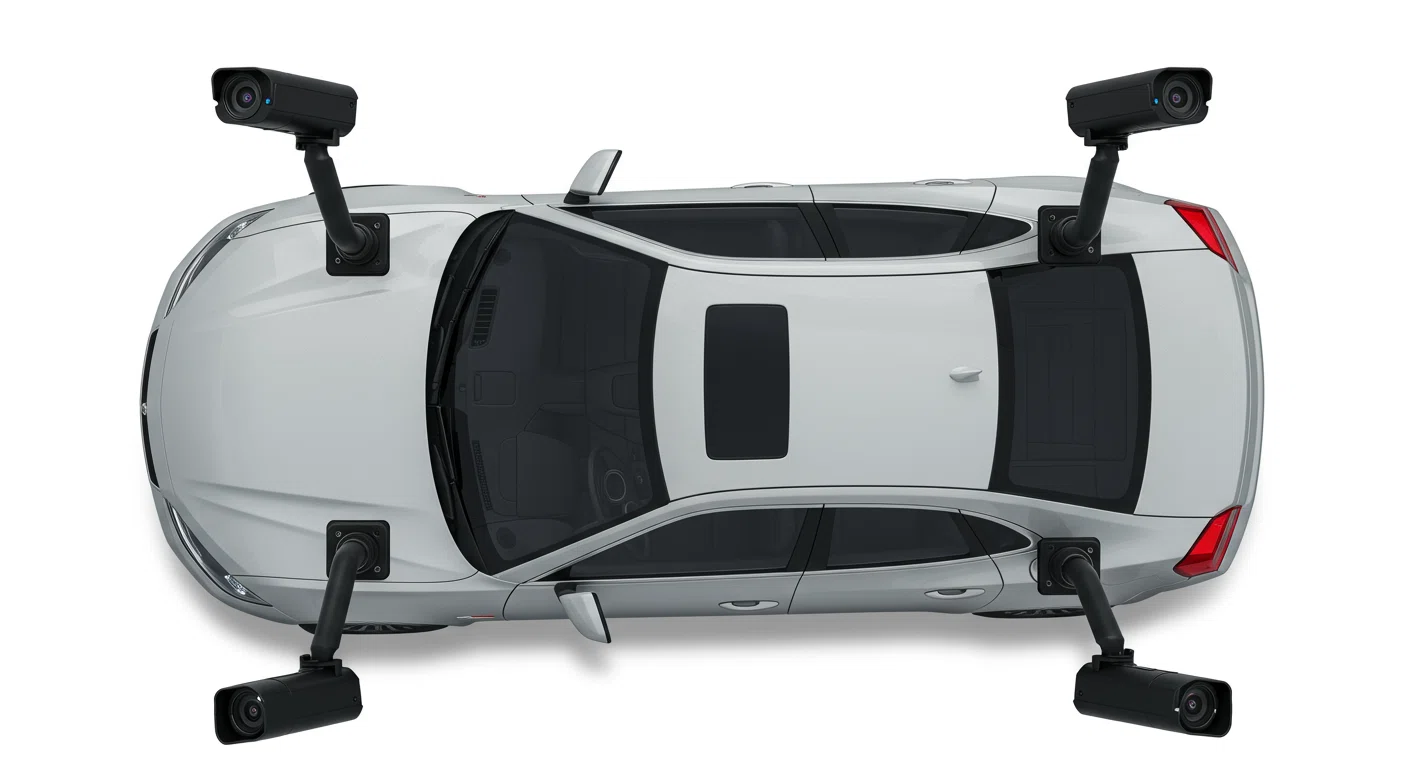

車両の四隅に設置された360度カメラシステム
パノラミックビューモニターとは？その魅力と基本知識
駐車が苦手な方、狭い道での取り回しに不安を感じる方なら、一度は憧れたことがあるのではないでしょうか。
パノラミックビューモニター（アラウンドビューモニター）は、車両の前後左右に取り付けられた4つのカメラの映像を合成し、まるで車を真上から見下ろしているかのような映像をモニターに表示するシステムです。トヨタでは「パノラミックビューモニター」、日産では「アラウンドビューモニター」、ホンダでは「マルチビューカメラ」、スズキでは「全方位モニター」など、メーカーによって呼び名は異なりますが、基本的な機能は同じです。
このシステムがあれば、車の周囲360度の状況を一目で確認できるため、駐車場での車庫入れや縦列駐車、狭い道での離合など、視界が制限される状況での運転をサポートしてくれます。特に大型車やSUVなど、車高が高く死角が多い車種では非常に重宝するシステムです。
新車購入時にディーラーオプションとして選択できる純正システムは、安定性と信頼性が高く、車種専用に最適化されているという大きなメリットがあります。しかし、その分価格も高額になりがちです。
「すでに所有している車にも、このシステムを後付けできないだろうか？」
そんな疑問を持つ方は少なくありません。実は、後付けのパノラミックビューモニターシステムは存在します。ただし、純正品とは異なり、いくつかの課題も抱えています。
後付けパノラミックビューモニターの現状と課題
後付けのパノラミックビューモニターシステムについて、2021年頃にドライブレコーダー専門家の鈴木朝臣氏が中国製と韓国製の既製品をテスト・デバッグした経験があります。その結果、いくつかの問題点が明らかになりました。
まず、最大の課題はソフトウェアの安定性です。アラウンドビューシステムは4つのカメラの映像をソフトウェアで校正して出力するため、映像のズレが発生しやすく、製品によっては実際には存在しない位置に障害物のゴーストが表示されることがありました。

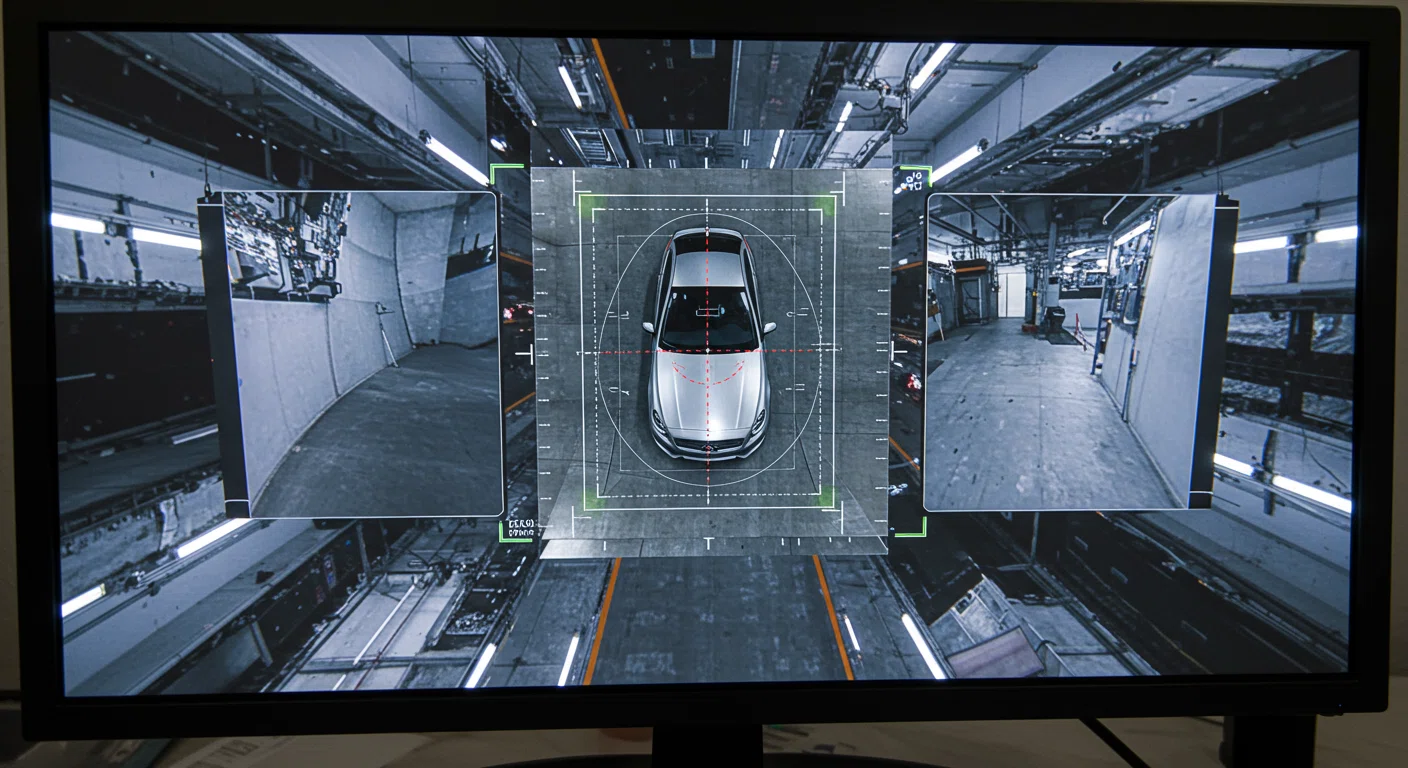

パノラミックビューモニターのキャリブレーション画面と映像のズレ
次に、ハードウェアの品質にも問題があります。テスト中の短期間でハードウェア的な故障に見舞われるケースもあり、長期的な信頼性に疑問が残ります。特に屋外で使用する車載機器は、振動や温度変化、湿度など過酷な環境にさらされるため、高い耐久性が求められます。
さらに、取り付けの難易度も高いです。アラウンドビューシステムは最低でも前後左右の4か所にカメラを取り付ける必要があり、特にフロントカメラについては取り付け場所の確保が難しい車種も多いです。
そして、初期設定の難易度も見過ごせません。校正布を使ったキャリブレーション作業は、布がわずかにズレただけでも失敗することがあります。さらに、布がきちんと配置されていても原因不明の失敗が発生することもあるのです。
こうした問題から、3年保証込みの取り付けまでのセット価格は20万円を超える可能性があり、この費用をかけてまでアラウンドビューを後付けしようと考える方は少ないかもしれません。
では、後付けパノラミックビューモニターは全く価値がないのでしょうか？
そんなことはありません。バックカメラとカーナビの取り付けが自分でできる方であれば、DIYでの取り付けを前提に安価な中華製の後付けアラウンドビューシステムを導入する価値は十分にあります。
後付けパノラミックビューモニターのハードウェア構成
後付けのパノラミックビューモニターシステムは、どのような部品で構成されているのでしょうか。基本的な構成要素を見ていきましょう。

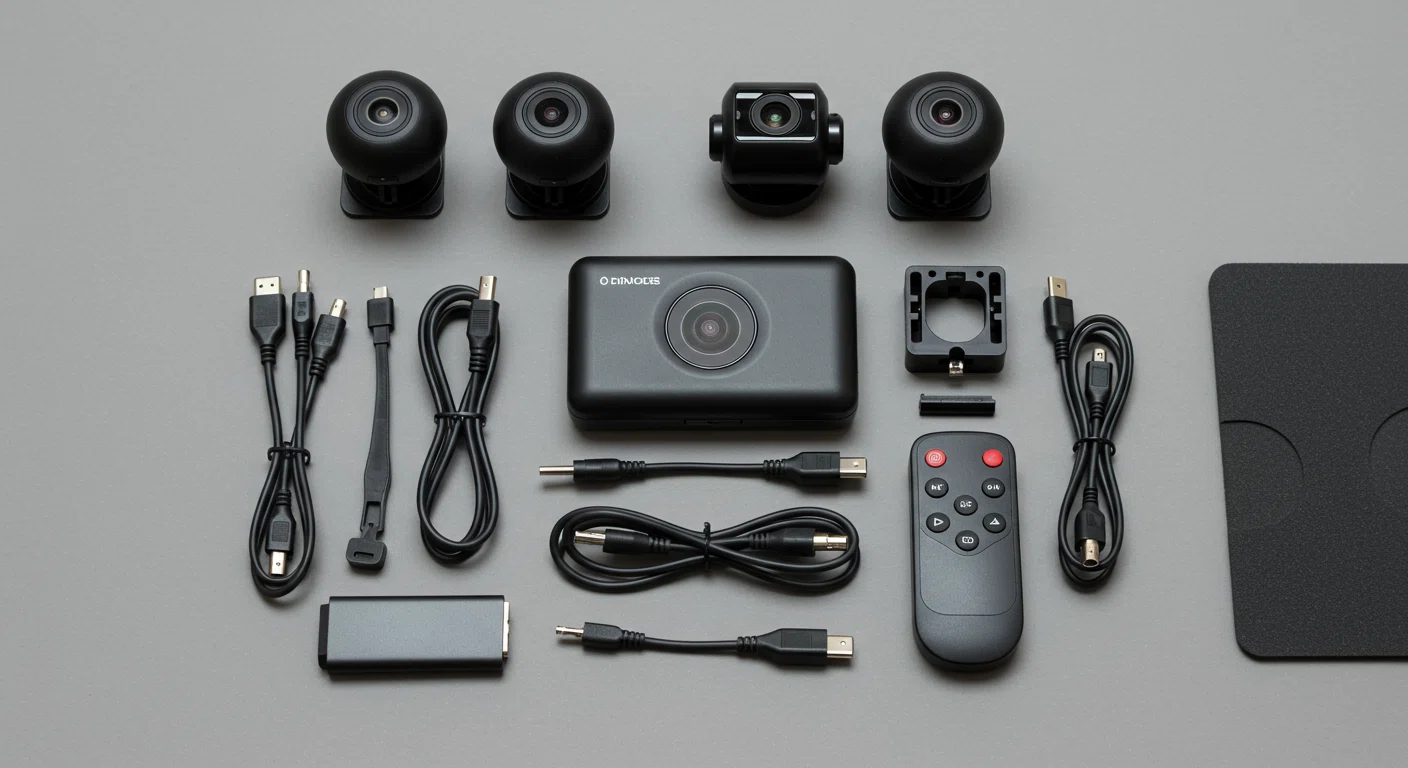

後付けパノラミックビューモニターの構成部品一式
主な構成要素は以下の通りです。
-
前後左右のカメラ（4台）
-
コントローラー（映像処理装置）
-
ケーブル類（電源・信号・映像）
-
リモコン＆受信機
-
ショックセンサー＆USBメモリ（ドラレコ機能がある場合）
-
校正布（キャリブレーション用）
前後左右のカメラは、それぞれ車両の適切な位置に取り付けます。フロントカメラはグリルやエンブレムの近く、リアカメラはナンバープレート付近やリアゲート、サイドカメラはドアミラーの下部などが一般的な取り付け位置です。
カメラの選定では、広角レンズであることが重要です。通常、170度以上の視野角を持つカメラが使用されます。また、防水性能も必須条件です。
コントローラーは、4台のカメラからの映像信号を受け取り、それらを合成して一つのパノラミック映像を生成する中枢部分です。最近の製品では、高性能なプロセッサを搭載し、リアルタイムで高品質な映像処理を行うものが増えています。
ケーブル類は、カメラとコントローラー、コントローラーとナビ画面を接続するために使用します。また、電源ケーブルやリバース信号線、ウィンカー信号線なども必要です。
リモコンは、システムの各種設定や表示モードの切り替えなどを行うために使用します。ドライブレコーダー機能が付いている製品では、ショックセンサーとUSBメモリも含まれています。
そして、初期設定に欠かせないのが校正布（キャリブレーションマット）です。これは、4台のカメラの映像を正確に合成するために使用する特殊なパターンが印刷された布で、車両の周囲に敷いて使用します。
後付けパノラミックビューモニターの映像出力の仕組み
後付けパノラミックビューモニターは、どのようにして映像を車内のモニターに表示させるのでしょうか。その仕組みを詳しく見ていきましょう。
パノラミックビューモニターの映像出力システム図
基本的な映像出力の流れは以下の通りです。
-
4台のカメラが撮影した映像信号がコントローラーに送られます
-
コントローラーが4つの映像を合成して一つのパノラミック映像を生成します
-
生成された映像がナビ画面などのモニターに出力されます
後付けシステムでは、通常、ナビ筐体のリアカメラ映像の出入力系統を利用して映像を表示させます。具体的には、車両のバックカメラの信号をいったんコントローラーに入力し、そこで合成した360度映像を作成して、再びナビ筐体に出力する仕組みです。
車両から出るリバース信号（バックギアに入れたときに発生する信号）をコントローラーからナビ筐体にパススルー出力させることで、バックギアに入れたときに自動的にパノラミック映像が表示されるようになります。
また、ウィンカー連動で映像をサイドカメラに切り替える機能がある製品の場合は、ウィンカー信号線もコントローラーからナビ筐体にパススルー出力させます。これにより、右左折時に自動的にサイドカメラの映像に切り替わるようになります。
映像の表示モードには、通常、以下のようなバリエーションがあります。
-
トップビュー（真上からの俯瞰映像）
-
トップビュー＋フロントビュー（画面分割表示）
-
トップビュー＋リアビュー（画面分割表示）
-
トップビュー＋サイドビュー（画面分割表示）
-
3Dビュー（車両を任意の角度から見た映像）
最近の高性能な製品では、3Dビューモードを搭載しているものもあります。これは、車両の3Dモデルと周囲の映像を合成し、あたかも車の周りを自由に動き回りながら見ているような映像を表示する機能です。
校正布を使ったキャリブレーションの方法と注意点
後付けパノラミックビューモニターシステムの最大の難関とも言えるのが、キャリブレーション（校正）作業です。この作業の成否がシステム全体の映像品質を大きく左右します。
校正布を使ったキャリブレーション作業の様子
キャリブレーションの基本的な手順は以下の通りです。
-
平らな場所に車を駐車します
-
車両の周囲に専用の校正布を指定された位置に敷きます
-
システムのキャリブレーションモードを起動します
-
画面の指示に従って各カメラのキャリブレーションを行います
-
全てのカメラのキャリブレーションが完了したら、テスト走行で映像を確認します
この作業で最も重要なのは、校正布の配置です。わずかなズレでもキャリブレーションに失敗する可能性があります。校正布には通常、グリッドパターンや特殊なマーカーが印刷されており、システムはこれらを認識して各カメラの位置関係や角度を計算します。
風の強い日は校正布が動いてしまうため、作業には向いていません。また、直射日光が強すぎると、カメラが校正布のパターンを正確に認識できないことがあります。曇りの日の午前中など、穏やかな条件での作業が理想的です。
キャリブレーション作業の難しさは、布がきちんと配置されていても原因不明の失敗が発生することがあるという点です。これが、日本の業者がパッケージ化して販売する際の大きな障害となっています。
キャリブレーションに成功したとしても、時間の経過とともにカメラの位置がわずかにずれたり、振動でカメラの角度が変わったりすることで、映像のズレが生じることがあります。そのため、定期的な再キャリブレーションが必要になる場合もあります。
DIYで取り付ける場合は、キャリブレーション作業に十分な時間と忍耐力を確保しておくことをおすすめします。一度で成功しないこともありますが、何度か試すうちにコツがつかめてくるでしょう。
DIYでの取り付け手順と必要な工具
後付けパノラミックビューモニターをDIYで取り付ける場合、どのような手順で作業を進めればよいのでしょうか。また、必要な工具は何でしょうか。

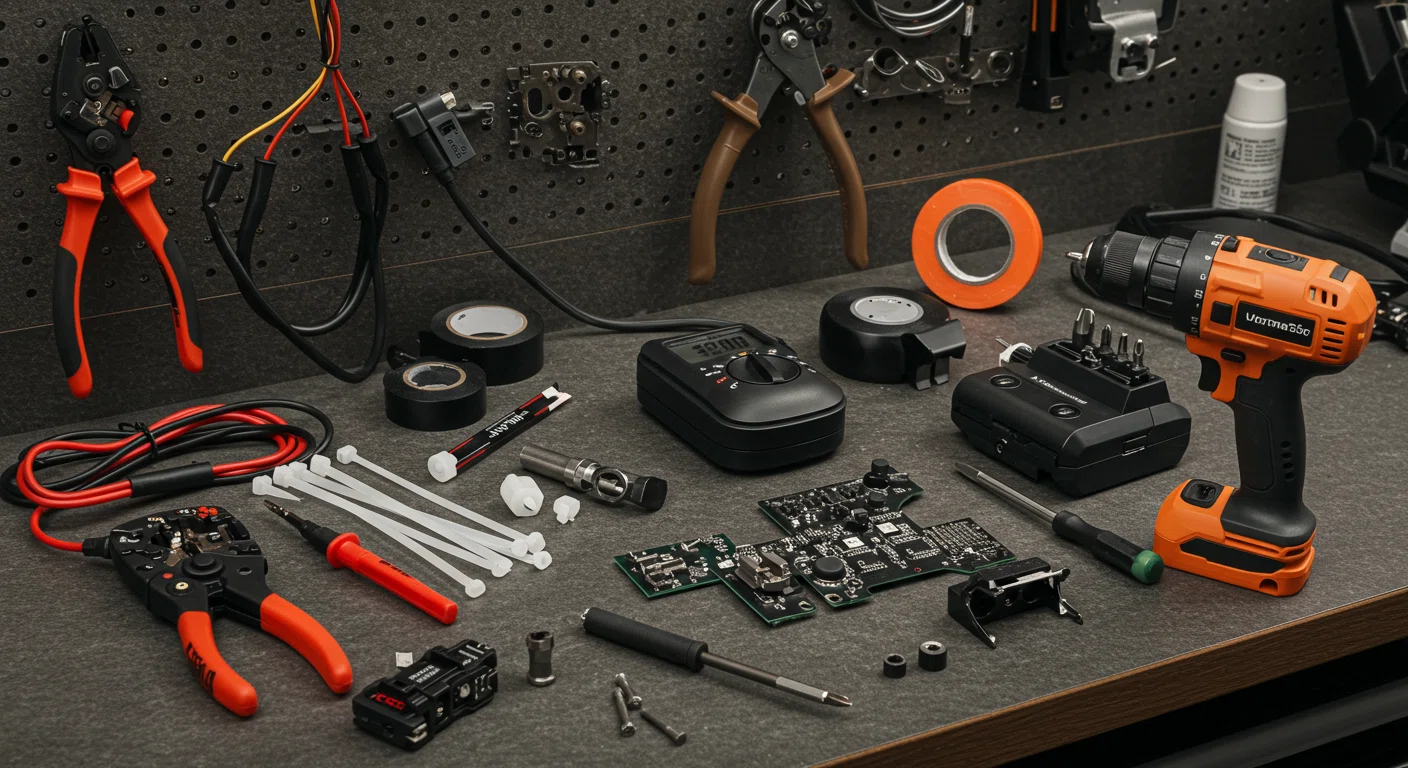

DIY取り付けに必要な工具と部品
まず、必要な工具を揃えましょう。
-
プラスドライバー・マイナスドライバー（各サイズ）
-
内装はがし工具（トリムリムーバー）
-
ニッパー・ペンチ
-
電工ペンチ（圧着工具）
-
絶縁テープ
-
結束バンド（ケーブル固定用）
-
テスター（電圧確認用）
-
ドリル（必要に応じて）
次に、基本的な取り付け手順を見ていきましょう。
-
車両のバッテリーのマイナス端子を外し、電源を遮断します
-
各カメラの取り付け位置を決め、マーキングします
-
フロントカメラを取り付けます（グリルやエンブレム付近）
-
リアカメラを取り付けます（ナンバープレート付近やリアゲート）
-
サイドカメラを取り付けます（ドアミラー下部など）
-
コントローラーを適切な場所（グローブボックス内やトランク内など）に固定します
-
各カメラからコントローラーまでケーブルを配線します
-
電源ケーブル、リバース信号線、ウィンカー信号線などを接続します
-
コントローラーからナビ筐体までの映像ケーブルを配線・接続します
-
全ての配線が完了したら、バッテリーのマイナス端子を再接続します
-
システムの動作確認を行います
-
キャリブレーション作業を行います
特に難しいのは、サイドカメラの取り付けです。ドアミラーを分解して内部にカメラを設置する場合は、ミラーの形状によって作業の難易度が大きく変わります。カメラ付きミラーとカメラなしミラーでは、ベースの形状が異なることがあるため、完全に分解する必要があるケースもあります。
また、配線作業も重要です。ケーブルは車内の見えない場所を通すため、内装の一部を取り外す必要があります。特に、ドアからボディへの配線は、ドアの開閉に影響しないよう、適切な経路を確保することが重要です。
DIYでの取り付けは時間がかかる作業です。インプレッサのアラウンドビューモニターをDIYで取り付けた方の例では、休憩を挟みながらも約10時間かかったとのことです。特にミラーの分解と配線通しが作業時間の7割を占めたそうです。
おすすめの後付けパノラミックビューモニター製品
DIYでの取り付けを検討している方に向けて、比較的評価の高い後付けパノラミックビューモニター製品をいくつか紹介します。

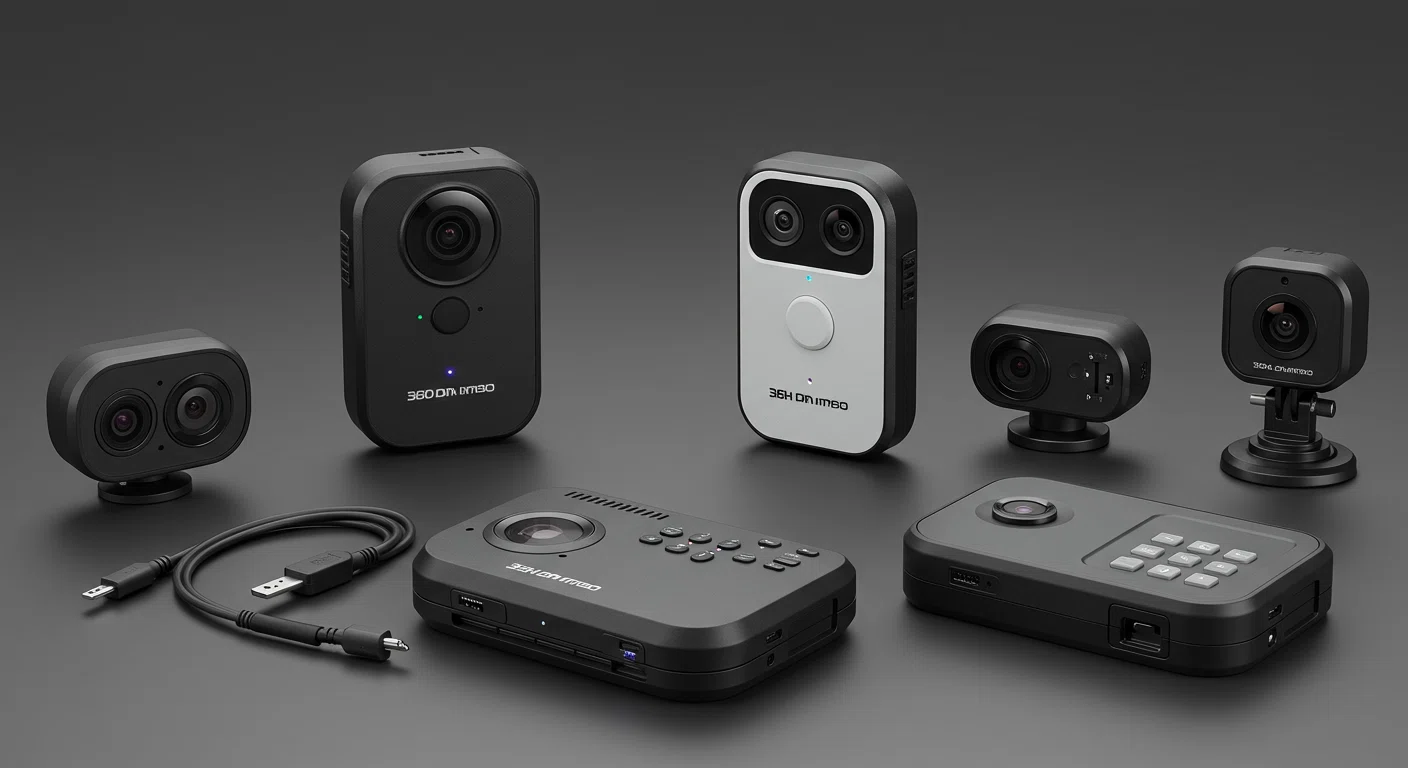

おすすめの後付けパノラミックビューモニター製品
まず、Amazonなどで比較的人気の高い「Weivision 360°バードビューモニターシステム」があります。この製品は画像調整マット（校正布）が付属しており、全方向カメラと360°ドライブレコーダー機能を備えています。
また、「3Dアラウンドビュー ドライブレコーダー」という製品もあります。360度鳥瞰パノラマ映像を提供し、空中映像と映像調整シートが付属しています。3D表示機能があるため、より直感的な周囲確認が可能です。
サブロクシステムの「CAM720-DIS」は、トヨタ純正ディスプレイオーディオ対応モデルとして販売されています。純正ナビとの親和性が高い点が特徴です。
カナテクスの「サテライトビューカメラ」も、日本メーカーの製品として信頼性が高いとされています。
これらの製品は価格帯も様々で、安いものでは2万円台から、高いものでは10万円を超えるものまであります。一般的に、価格が高いほど映像品質や安定性が向上する傾向にありますが、必ずしも比例するわけではありません。
製品選びのポイントとしては、以下の点に注目するとよいでしょう。
-
カメラの画質（解像度が高いほど細部まで確認できる）
-
夜間視認性（暗所でも鮮明に映るか）
-
防水性能（IP67以上が望ましい）
-
コントローラーの処理能力（映像の遅延が少ないか）
-
ドライブレコーダー機能の有無（あると便利）
-
保証期間（長いほど安心）
-
日本語マニュアルの有無（中国製品は英語や中国語のみの場合も）
また、購入前に自分の車種との互換性を確認することも重要です。特に、ナビとの接続方法や信号線の取り出し方は車種によって異なるため、事前に調査しておくことをおすすめします。
プロに依頼する場合の費用と選び方
DIYでの取り付けに自信がない方は、プロのカーショップやカスタムショップに依頼するという選択肢もあります。その場合の費用相場や、信頼できるショップの選び方について見ていきましょう。
プロによるパノラミックビューモニター取り付け作業
プロに依頼する場合の総費用は、大きく分けて「部品代」と「工賃」に分かれます。
部品代は、選択する製品によって2万円台から10万円以上まで幅があります。日本メーカーの製品や、高性能な中国・韓国製品を選ぶと、部品代だけでも5万円以上になることが一般的です。
工賃は、作業の複雑さと時間によって決まります。パノラミックビューモニターの取り付けは、4台のカメラ設置と配線、コントローラーの設置、ナビとの接続、キャリブレーションなど、多岐にわたる作業が必要です。一般的な工賃相場は、5万円から10万円程度と考えておくとよいでしょう。
つまり、部品代と工賃を合わせると、プロに依頼した場合の総費用は10万円から20万円以上になる可能性があります。3年保証込みのセット価格では、20万円を超えることも珍しくありません。
信頼できるショップを選ぶポイントとしては、以下の点に注目するとよいでしょう。
-
カーナビやカーAV機器の取り付け実績が豊富か
-
口コミや評判が良いか
-
保証内容が明確か
-
見積もりが詳細で分かりやすいか
-
質問に対して丁寧に回答してくれるか
-
取り付け後のサポート体制が整っているか
大手のカー用品店（オートバックスやイエローハットなど）では、スタッフの技術力にばらつきがあることもあります。可能であれば、パノラミックビューモニターの取り付け実績が豊富なショップを選ぶことをおすすめします。
また、見積もりを取る際は、複数のショップから取り寄せて比較することも大切です。単に価格だけでなく、使用する製品の品質や保証内容、アフターサポートなども含めて総合的に判断しましょう。
後付けパノラミックビューモニターのメリットとデメリット
後付けパノラミックビューモニターを導入するかどうか迷っている方のために、そのメリットとデメリットを整理してみましょう。
後付けパノラミックビューモニターのメリットとデメリット
まず、メリットについて見ていきましょう。
-
駐車時の安全性向上：車両の周囲360度を一目で確認できるため、駐車時の接触事故リスクが大幅に低減します
-
死角の削減：通常のバックカメラやサイドミラーでは見えない部分も確認できます
-
運転ストレスの軽減：狭い道や混雑した駐車場でも自信を持って運転できるようになります
-
車両保護：障害物との接触を避けることで、車両の傷や凹みを防止できます
-
純正オプションより安価：新車購入時のディーラーオプションと比べると、コストを抑えられる場合があります
-
既存車への追加可能：すでに所有している車にも後から取り付けられます
-
ドラレコ機能付きも：一部の製品には360度録画機能が付いており、事故時の証拠映像としても活用できます
次に、デメリットも確認しておきましょう。
-
ソフトウェアの安定性に不安：映像のズレやゴースト表示などの問題が発生する可能性があります
-
ハードウェアの品質に不安：特に安価な製品では、耐久性に問題があることも少なくありません
-
取り付けの難易度が高い：DIYでの取り付けは相当な技術と時間が必要です
-
キャリブレーションの難しさ：校正布を使った初期設定は失敗することも多く、何度もやり直しが必要になる場合があります
-
プロに依頼すると高額：専門店に依頼すると、部品代と工賃で10万円以上かかることが一般的です
-
純正システムより映像品質が劣る：特に安価な製品では、純正システムと比べて映像の鮮明さや安定性が劣ります
-
保証やサポートが限定的：特に海外製品では、アフターサポートが充実していないことが多いです
これらのメリットとデメリットを踏まえると、後付けパノラミックビューモニターが向いているのは以下のようなケースと言えるでしょう。
-
駐車が苦手で、駐車時の安全確保を最優先したい方
-
DIYでの取り付けに自信があり、コストを抑えたい方
-
新車購入時に純正オプションを付けなかったことを後悔している方
-
大型車やSUVなど、死角の多い車種に乗っている方
逆に、以下のような方には向いていないかもしれません。
-
システムの安定性や映像品質を最優先する方
-
DIYが苦手で、プロに依頼するコストも気になる方
-
近い将来、車の買い替えを検討している方
まとめ：後付けパノラミックビューモニター導入の判断基準
ここまで、後付けパノラミックビューモニターの基本知識から、ハードウェア構成、映像出力の仕組み、キャリブレーション方法、DIY取り付け手順、おすすめ製品、プロへの依頼、メリット・デメリットまで、幅広く解説してきました。
後付けパノラミックビューモニター導入の判断基準
最後に、後付けパノラミックビューモニターの導入を検討する際の判断基準をまとめておきましょう。
まず、自分のニーズと予算を明確にすることが重要です。駐車が本当に苦手で、安全性向上のためにどれだけの投資ができるか考えてみましょう。純正システムの20万円以上と比較して、後付けシステムなら安価な中華製品とDIY取り付けで5万円程度から始められます。
次に、自分のDIYスキルを正直に評価してください。バックカメラやカーナビの取り付け経験がある方なら、挑戦する価値はあります。しかし、車の内装を分解した経験がない方は、プロへの依頼を検討したほうが無難でしょう。
また、車種による取り付けやすさの違いも考慮すべきポイントです。特にフロントカメラの取り付け場所がない車種もあります。事前に同じ車種でのパノラミックビューモニター取り付け事例を調査することをおすすめします。
品質と安定性に対する要求レベルも重要な判断基準です。完璧な映像品質と安定性を求めるなら、後付けシステムでは物足りないかもしれません。ある程度の妥協ができるなら、後付けシステムも十分実用的です。
最終的には、コストパフォーマンスの観点から判断するとよいでしょう。DIYの腕に自信がある方には、安価な中華製の後付けアラウンドビューシステムを導入する価値は十分にあります。しかし、自信がない方は、プロへの依頼費用も含めて総合的に判断することをおすすめします。
パノラミックビューモニターは、駐車時の安全性を大きく向上させる便利なシステムです。後付けシステムには課題もありますが、適切な製品選びと取り付け方法を選択すれば、十分に実用的なシステムとして活用できるでしょう。
あなたの車のアップグレードが、より安全で快適なドライブライフにつながることを願っています。
